Shandong Headpowder Engineering Co., Ltd. (marca: headpowder) completó recientemente un sistema de transporte neumático de fase densa altamente eficiente para un conocido fabricante de materiales de construcción en Xiangyang, provincia de Hubei. Este proyecto sirve como ejemplo de cómo la avanzada tecnología de transporte de fase densa puede manejar de manera confiable materiales abrasivos y de alta temperatura, al mismo tiempo que minimiza el consumo de energía y el desgaste de equipos. El cliente, un importante productor de cemento y materiales de construcción, necesitaba una solución robusta para transportar clinker de cemento caliente desde el punto de descarga del horno hasta los silos de almacenamiento a una distancia de más de 200 metros, con una elevación vertical de 15 metros. Los métodos tradicionales de transporte mecánico, como cintas transportadoras o ascensores de cubos, presentaban grandes desafíos de mantenimiento debido a la alta temperatura del clinker (hasta 150°C), los bordes afilados de las partículas y la generación de polvo. Después de evaluar varias opciones, el cliente eligió el sistema de transporte neumático de fase densa de headpowder, que se ha demostrado ser el enfoque más confiable y económico para aplicaciones tan exigentes.

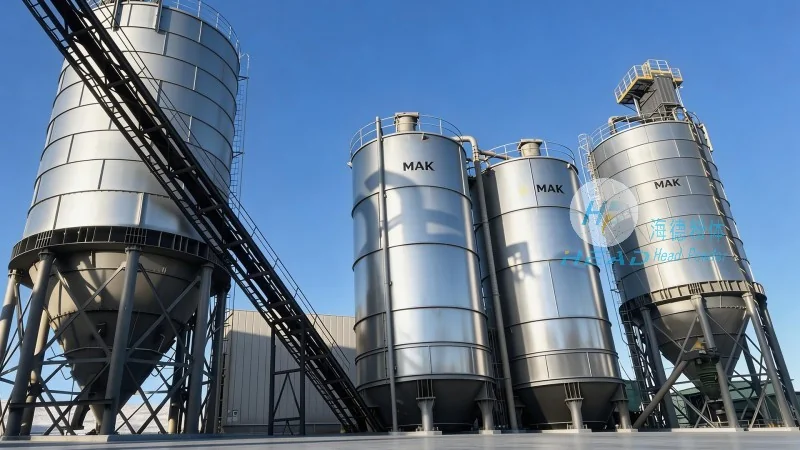

La empresa de materiales de construcción de Xiangyang opera una línea de producción de cemento de 5,000 toneladas diarias, generando aproximadamente 3,500 toneladas de clinker de cemento al día. La planta necesitaba transportar el clinker desde la salida del refrigerador hasta cuatro silos de concreto ubicados a 180 metros de distancia, cada uno con una capacidad de 15,000 toneladas. Los principales desafíos incluían: (1) alta temperatura del material entre 80°C y 150°C; (2) naturaleza abrasiva del clinker, que rápidamente desgasta los equipos de transporte convencionales; (3) estrictas regulaciones ambientales que exigen cero fugas de polvo; (4) necesidad de operación continua 24/7 con poco tiempo de inactividad. El equipo de ingeniería de headpowder realizó una inspección detallada del sitio y diseñó un sistema de transporte neumático de fase densa personalizado que utiliza aire comprimido a presión moderada (2.5-4 bar) para empujar el material a través de una tubería en modo sin suspensión. Este método reduce significativamente la velocidad del aire en comparación con los sistemas de fase diluida, lo que disminuye la erosión de las tuberías y el deterioro de las partículas. El sistema está diseñado para manejar una capacidad de transporte de 80 toneladas por hora, con un diámetro de la línea de DN200 y una longitud total de tubería de 230 metros incluidas las curvas.

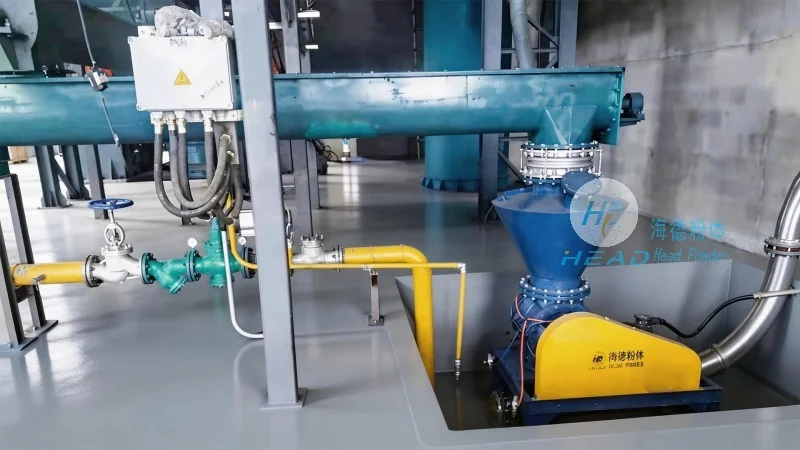

El sistema de transporte neumático de fase densa de headpowder está diseñado específicamente para materiales a granel como clinker de cemento, arena de sílice, ceniza voladora y otros materiales granulados de construcción. En este proyecto, la tecnología de transporte de fase densa para clinker de cemento se aplicó con un recipiente de presión patentado (tanque de soplado) que cuenta con una salida inferior y una boquilla de inyección de aire especialmente diseñada. El sistema funciona en modo por lotes: el tanque de soplado se llena con clinker desde un tolva, luego se presiona con aire comprimido. Una vez que la presión alcanza el punto establecido, la válvula de descarga se abre y el material es empujado a través de la tubería en modo de flujo tapón. Este método de transporte de fase densa garantiza que el material se mueva a baja velocidad (típicamente 4-8 m/s) mientras mantiene un alto ratio de sólidos a aire (hasta 30:1 por peso). En comparación con los sistemas de fase diluida, el consumo de energía por tonelada de material se reduce en 40-50%, y el desgaste de las tuberías disminuye drásticamente. El sistema de transporte de fase densa de headpowder también incluye un bucle de control de presión automático que ajusta la tasa de inyección de aire según las propiedades del material en tiempo real, asegurando un flujo constante incluso cuando la temperatura o contenido de humedad del clinker varían.
La solución de transporte neumático de fase densa entregada al sitio de Hubei ha demostrado un rendimiento excepcional durante los últimos seis meses de operación continua. Primero, el sistema logró cero emisiones de polvo en todos los puntos de transferencia, cumpliendo los estándares ambientales más estrictos. Segundo, la tasa de desgaste de las tuberías fue de menos de 0.5 mm por año, prolongando significativamente la vida útil de la línea de transporte. Tercero, el costo de energía por tonelada de clinker transportado se redujo en 35% en comparación con el sistema de transporte mecánico anterior. Cuarto, el control basado en PLC del sistema permite monitoreo remoto y inicio/parada automática, reduciendo la necesidad de intervención manual. El equipo de mantenimiento del cliente informó que el sistema de transporte neumático de fase densa solo requiere inspecciones rutinarias de los sellos del tanque de soplado y los filtros de aire, sin fallas importantes durante el período de evaluación. Este caso de estudio demuestra claramente que la tecnología de transporte neumático de fase densa de headpowder es una opción ideal para transportar clinker de cemento y otros materiales de construcción en entornos industriales adversos.
El sistema completo instalado en la planta de cemento de Xiangyang incluye los siguientes componentes principales: un tanque de soplado de 3.5 m³ hecho de acero aleado de alta resistencia con revestimiento resistente al desgaste, un compresor de tornillo con una capacidad de 30 m³/min a 4 bar, un sistema de tuberías de DN200 de acero al carbono schedule 80 con curvas revestidas de cerámica en los puntos críticos de desgaste, una válvula de desviación para cambiar entre los cuatro silos, y un panel de control PLC con pantalla táctil HMI. El sistema también incluye un filtro de bolsa en la parte superior de cada silo para recibir el material transportado y separar el aire de transporte. La potencia total instalada es de 220 kW, y el sistema opera con un nivel de ruido inferior a 75 dB(A). La distancia de transporte diseñada es de 230 metros, con una elevación vertical máxima de 15 metros. El sistema puede manejar temperaturas de material hasta 200°C con un paquete de sellado resistente al calor especial. Para la aplicación de transporte de fase densa de clinker de cemento, la densidad del material a granel es de aproximadamente 1.2-1.5 toneladas/m³, y el tamaño de las partículas varía de 0.5 mm a 30 mm, lo cual es típico del clinker producido en hornos rotativos modernos.
El proyecto se ejecutó en tres fases: diseño e ingeniería (4 semanas), fabricación de equipos (8 semanas) y instalación y puesta en marcha en el sitio (6 semanas). El equipo de ingeniería de headpowder proporcionó supervisión en el sitio durante la instalación y formó a los operadores del cliente en el funcionamiento y mantenimiento del sistema. Durante la fase de puesta en marcha, el sistema fue probado a una capacidad total de 80 toneladas por hora, logrando un ratio de transporte de 28:1. El gerente de proyecto del cliente comentó que el sistema de transporte neumático de fase densa de headpowder no solo cumplió sino que superó las expectativas de rendimiento, especialmente en términos de estabilidad en el manejo del material y control del polvo. El sistema funciona 24 horas al día, 7 días a la semana, con una disponibilidad del 99.5%. Basado en este éxito, el cliente ya ha ordenado un segundo sistema idéntico para expandir la capacidad de almacenamiento. Este caso de estudio del proyecto de transporte de fase densa de clinker de cemento sirve como referencia poderosa para otras empresas de materiales de construcción que buscan mejorar sus sistemas de manejo de materiales.
Para obtener más información sobre sistemas de transporte neumático de fase densa para clinker de cemento, granos de materiales de construcción u otros sólidos a granel, por favor contacte al equipo experimentado de Shandong Headpowder Engineering Co., Ltd. El ingeniero profesional de la empresa, el Sr. Zhang (Gerente Zhang), está disponible para discutir sus requisitos específicos de proyecto. Puede contactarlo por WeChat al 15662777102. headpowder tiene su sede en Shandong, China, y ha completado numerosos proyectos de transporte neumático de fase densa en las industrias de cemento, materiales de construcción, química y metalurgia en todo el mundo. Ya sea que necesite transportar clinker de cemento, caliza, arena o cualquier otro material granulado, headpowder ofrece soluciones personalizadas con confiabilidad demostrada.
