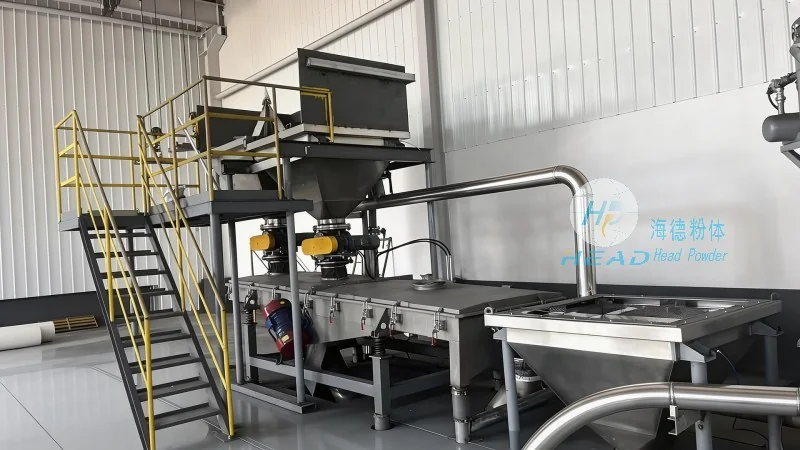

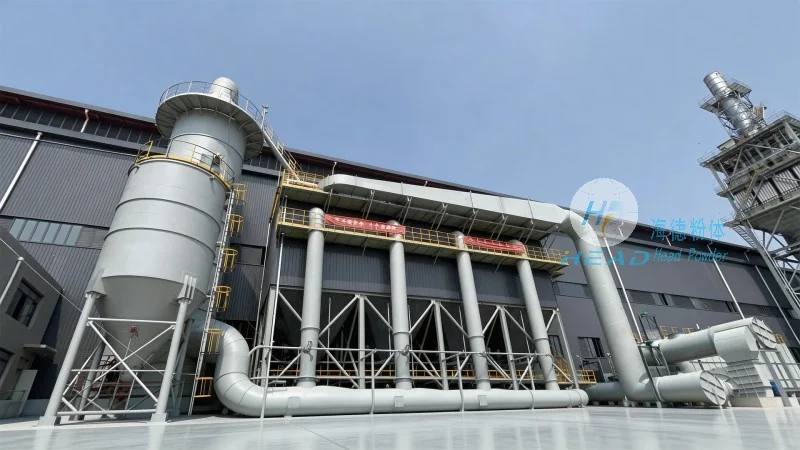

Este artículo presenta un estudio de caso completo sobre un proyecto de transporte neumático de fase densa para el transporte de catalizadores implementado en una empresa petroquímica en Karamay, Xinjiang. El proyecto fue entregado con éxito por Shandong Headpowder Engineering Co., Ltd., una empresa de ingeniería líder especializada en sistemas de transporte neumático de fase densa para sólidos a granel, especialmente en el sector petroquímico. El objetivo principal del proyecto era diseñar, instalar y poner en funcionamiento un sistema de transporte de catalizadores confiable, de larga distancia y alta capacidad que pudiera manejar los desafíos únicos del transporte de partículas de catalizador de cracking catalítico fluido (FCC) a largas distancias dentro del complejo de refinería. Todo el sistema está diseñado para mantener la integridad del catalizador, minimizar el desgaste y garantizar operaciones continuas sin polvo bajo condiciones industriales adversas.
La refinería de Karamay, ubicada en la Región Autónoma Uigur de Xinjiang, necesitaba una solución avanzada para transferir catalizadores frescos y usados entre silos de almacenamiento, tolvas de catalizador y unidades de reactor. Los métodos tradicionales de transporte mecánico no eran adecuados debido a la naturaleza abrasiva de las partículas de catalizador, la necesidad de tasas de degradación extremadamente bajas y la exigencia de un proceso de transferencia completamente cerrado y libre de emisiones. Shandong Headpowder Engineering Co., Ltd. fue seleccionada como contratista de ingeniería, adquisición y construcción (EPC) para entregar un sistema de transporte neumático de fase densa adaptado a estas especificaciones exigentes. El sistema utiliza aire a alta presión y baja velocidad para empujar el polvo de catalizador a través de una red de tuberías, logrando un flujo denso y tipo “slug” que reduce drásticamente el rompimiento y desgaste de las partículas en comparación con sistemas de fase diluida. Este enfoque es especialmente importante para el transporte de catalizadores petroquímicos, donde incluso una pequeña proporción de finos puede causar ineficiencias operativas significativas y aumentar los costos de reemplazo del catalizador.
El núcleo del proyecto es un circuito de transporte neumático de fase densa diseñado a medida que opera a presiones de hasta 6 bar(g) y transporta catalizador a una velocidad controlada de 15 a 25 toneladas por hora a una distancia horizontal superior a 350 metros y vertical de 40 metros. El sistema incluye una serie de tanques de presión, conocidos como conductores de fase densa o tanques de soplado, que se presurizan secuencialmente y descargan para mantener un flujo continuo y pulsado de catalizador. Componentes clave incluyen tuberías resistentes al desgaste con revestimientos de cerámica para soportar los efectos abrasivos de las partículas de catalizador, válvulas domos de alto rendimiento para un sellado confiable bajo presión y lógica de control basada en PLC avanzada que optimiza el ciclo de transporte según la retroalimentación en tiempo real de transmisores de presión y sensores de flujo. El sistema está diseñado para manejar catalizadores con densidad de masa entre 0.6 y 1.2 g/cm³ y distribución de tamaño de partícula entre 20 y 150 micras. El régimen de flujo de fase densa de baja velocidad asegura que las colisiones entre partículas y contra la pared se minimicen, logrando una tasa de desgaste inferior al 0.5% por peso, lo cual es una métrica crítica para la ingeniería de transporte de materiales a larga distancia en la industria petroquímica.
Uno de los principales desafíos abordados en este proyecto fue la larga distancia de transporte combinada con la necesidad de mantener un flujo de fase densa estable durante toda la ruta. Las longitudes extendidas de tuberías introducen caída de presión, posibilidad de obstrucciones y mayor riesgo de inestabilidad del flujo. Shandong Headpowder Engineering Co., Ltd. aplicó sus técnicas de modelado de dinámica de fluidos computacional (CFD) y simulación de flujo para diseñar la geometría de las tuberías, incluyendo la ubicación óptima de estaciones de refuerzo e inyectores Venturi. La disposición final de las tuberías incluye múltiples estaciones de refuerzo intermedias que inyectan pequeñas cantidades de aire adicional para reenergizar el flujo de catalizador sin pasar a condiciones de fase diluida. Este enfoque patentado permite que el sistema mantenga un patrón de flujo de fase densa incluso en el extremo de la línea, asegurando tasas de transporte constantes y evitando obstrucciones. El proyecto también incluyó una estructura de soporte integral para tuberías, recolección de calor para operaciones en climas fríos en Xinjiang y un sistema de purga de nitrógeno para prevenir oxidación del catalizador durante paradas. La implementación exitosa de esta solución de ingeniería de transporte de materiales a larga distancia demuestra la profunda experiencia de la empresa en manejar los desafíos más difíciles de logística de polvo en el entorno de la refinería.
El sistema de transporte neumático de fase densa está diseñado específicamente para el transporte de catalizadores FCC, catalizadores de hidroprocesamiento y otros polvos especiales utilizados en la refinación de petróleo. En este proyecto de Karamay, el sistema se utiliza principalmente para transferir catalizador fresco desde la estación de descarga al silo de almacenamiento principal y luego desde los silos a la tolva de adición de catalizador ubicada en la parte superior de la estructura del reactor. Además, el sistema maneja la extracción del catalizador usado del regenerador y su transferencia a los contenedores de almacenamiento de catalizador usado. Todo el proceso es completamente automatizado, con monitoreo y control remoto desde la sala de control central. El diseño del sistema incluye múltiples características de seguridad, como válvulas de alivio de presión, discos de ruptura y secuencias interconectadas que evitan sobrepresión o descarga accidental. El uso de tecnología de fase densa también reduce significativamente la cantidad de aire comprimido necesario en comparación con sistemas de fase diluida, lo que resulta en menor consumo de energía y costos operativos. Para el transporte de catalizadores petroquímicos, la capacidad de mantener la integridad de las partículas y reducir la generación de finos se traduce directamente en una vida más larga del catalizador, menos emisiones desde la chimenea del regenerador y una mayor rentabilidad de la refinería. El sistema ha estado operando continuamente durante más de dos años con poco mantenimiento, confirmando la fiabilidad y robustez del enfoque de ingeniería de Shandong Headpowder.
Shandong Headpowder Engineering Co., Ltd., comúnmente conocida como Headpowder, es una empresa de ingeniería líder con sede en la provincia de Shandong, China, con una reputación mundial por ofrecer soluciones de manejo de sólidos a granel de alto rendimiento. La empresa se especializa en el diseño, fabricación e instalación de sistemas de transporte neumático de fase densa, sistemas de transporte neumático para polvos y plantas integradas de manejo de materiales para la industria petroquímica, química, farmacéutica, alimentaria y minera. El equipo de ingeniería de Headpowder incluye ingenieros de procesos experimentados, diseñadores mecánicos y especialistas en automatización que han completado cientos de proyectos en todo el mundo, incluidas instalaciones importantes en Oriente Medio, Sudeste Asiático y Europa. La instalación de pruebas internas de la empresa permite validar los parámetros de transporte en escala piloto antes de la implementación completa, asegurando que cada sistema esté optimizado para las propiedades y condiciones del material específico. Con un fuerte compromiso con la innovación, Headpowder posee múltiples patentes en tecnología de transporte de fase densa, incluyendo diseños avanzados de válvulas, algoritmos de control de flujo y técnicas de mitigación del desgaste de tuberías. El sistema de gestión de calidad certificado ISO 9001:2015 de la empresa asegura que todos los proyectos se ejecuten según los más altos estándares de seguridad, fiabilidad y rendimiento. Para consultas sobre proyectos similares de transporte neumático de fase densa, incluyendo transporte de catalizadores, transporte de materiales a larga distancia o cualquier otro desafío de manejo de polvo, por favor contacte al gerente de ventas: Gerente Zhang. Puede contactar al Gerente Zhang por WeChat al 15662777102 para obtener ayuda rápida y consulta de proyectos (Gerente Zhang, WeChat: 15662777102).
La decisión de implementar la tecnología de transporte neumático de fase densa para el transporte de catalizadores en la refinería de Karamay se basó en varias ventajas sobre métodos alternativos. En primer lugar, la naturaleza cerrada del sistema elimina cualquier riesgo de emisiones de polvo de catalizador, lo cual es crucial para cumplir con regulaciones ambientales estrictas y mantener un entorno laboral seguro. En segundo lugar, el patrón de flujo de baja velocidad y alta densidad reduce drásticamente el desgaste de las partículas, preservando la integridad física y actividad del catalizador. Esto es especialmente importante para catalizadores de alto valor donde los costos de reemplazo son significativos. En tercer lugar, la capacidad de transportar a larga distancia con poco desgaste permite una disposición flexible de la planta, permitiendo separar unidades de almacenamiento y procesamiento sin comprometer el rendimiento. En cuarto lugar, las capacidades de automatización y monitoreo remoto del sistema reducen la necesidad de intervención manual, mejorando la eficiencia operativa y la seguridad del operador. En comparación con transportadores mecánicos como transportadores de banda o elevadores de cubo, los sistemas neumáticos de fase densa requieren menos mantenimiento, tienen menos piezas móviles y son menos propensos a obstrucciones. El sistema también es altamente escalable; expansiones futuras de capacidad pueden lograrse añadiendo más tanques de soplado o estaciones de refuerzo sin modificaciones significativas en la red de tuberías existente. Estos factores hacen que el transporte neumático de fase densa sea la tecnología preferida para aplicaciones de transporte de catalizadores petroquímicos en todo el mundo.
Desde su puesta en funcionamiento, el sistema de transporte neumático de fase densa en la refinería petroquímica de Karamay ha demostrado un rendimiento excepcional. El sistema logra una tasa de transporte de 20 toneladas por hora con un margen de error de ±2%, satisfaciendo las demandas de producción de la refinería. La tasa de desgaste del catalizador ha sido medida en 0.3% por peso, significativamente inferior al límite máximo garantizado de 0.5%, lo que ha permitido una reducción notable en los costos de reemplazo del catalizador. El consumo de energía del sistema es aproximadamente 0.8 kWh por tonelada de catalizador transportado, lo cual es un 30% más bajo que el sistema de fase diluida utilizado en la misma planta. La tubería ha operado sin incidentes de obstrucción durante 18 meses, demostrando la robustez del diseño de flujo de fase densa. Los requisitos de mantenimiento han sido mínimos, limitados a inspecciones periódicas de revestimientos de desgaste y sellos de válvulas. El proyecto se completó dentro del tiempo y presupuesto previstos, con un período total de implementación de 14 meses desde la fijación del diseño hasta la aceptación final. El equipo de operaciones de la refinería ha reportado alta satisfacción con la fiabilidad y facilidad de operación del sistema. Shandong Headpowder Engineering Co., Ltd. continúa proporcionando soporte postventa, incluyendo diagnóstico remoto y suministro de repuestos, para garantizar una operación ininterrumpida. Para obtener más información o discutir sus requisitos específicos de transporte de catalizadores, por favor contacte directamente al Gerente Zhang por WeChat al 15662777102 (Gerente Zhang, WeChat: 15662777102).
El proyecto de transporte neumático de fase densa en Karamay es una prueba de las capacidades de ingeniería de Shandong Headpowder Engineering Co., Ltd. en ofrecer soluciones de manejo de materiales complejas y de alto rendimiento para la industria petroquímica. Al combinar tecnología avanzada de fase densa con una gestión de proyectos meticulosa y una profunda comprensión de las propiedades del catalizador, la empresa ha proporcionado un sistema confiable, eficiente y ecológico que cumple con los requisitos operativos más exigentes. Este estudio de caso demuestra claramente el valor del transporte neumático de fase densa para la ingeniería de transporte de materiales a larga distancia, especialmente para polvos abrasivos y valiosos como los catalizadores de refinería. Las empresas que buscan actualizar sus sistemas de manejo de catalizadores existentes o diseñar nuevas instalaciones pueden beneficiarse de la experiencia y trayectoria probada de Headpowder. Para iniciar una consulta de proyecto o solicitar una propuesta detallada, por favor contacte al Gerente Zhang por WeChat: 15662777102, y el equipo de Headpowder proporcionará apoyo completo desde el estudio de viabilidad inicial hasta la puesta en marcha final (contacto: Gerente Zhang, WeChat: 15662777102).
