Este artículo presenta un estudio de caso detallado sobre un proyecto de transporte neumático por presión positiva de carbón pulverizado implementado para una empresa química de carbón en la provincia de Shaanxi, Yulin. El proyecto fue entregado con éxito por Shandong Headpowder Engineering Co., Ltd., un proveedor líder de soluciones de manejo de polvo. El contenido siguiente describe el contexto del proyecto, los desafíos técnicos, el diseño del sistema, la selección de equipos y los resultados operativos. Está destinado a servir como referencia para profesionales de la industria química de carbón que buscan sistemas confiables de transporte de materiales.
La región de Yulin en la provincia de Shaanxi es una de las principales bases industriales químicas de carbón de China. El cliente, una gran empresa química de carbón, necesitaba un sistema altamente eficiente y seguro para transportar el carbón pulverizado desde instalaciones de almacenamiento hasta reactores posteriores. Los métodos de transporte mecánico existentes tenían problemas de filtración de polvo, altos costos de mantenimiento y distancia limitada de transporte. Para resolver estos problemas, el cliente buscó una solución de transporte neumático por presión positiva para polvo de carbón que pudiera manejar materiales finos, abrasivos y potencialmente explosivos. Shandong Headpowder Engineering Co., Ltd. fue seleccionado debido a su reputación probada en el transporte de materiales químicos de carbón y en ingeniería de sistemas de transporte de polvo.
El carbón pulverizado tiene un tamaño de partículas generalmente inferior a 200 mallas, lo que lo hace propio para aglomeración, segregación y acumulación de electricidad estática. El sistema de transporte debía operar bajo presión positiva para evitar entrada de aire y mantener un flujo estable. Además, el polvo de carbón es combustible, lo que requiere cumplir estrictamente con estándares de protección contra explosiones. El cliente especificó una capacidad de transporte de 15 toneladas por hora a una distancia de 350 metros con varias curvas. El sistema también debía integrarse con salidas de molino de carbón existentes y silos de almacenamiento. El equipo de ingeniería de Headpowder realizó una inspección completa del sitio y análisis de materiales para diseñar una solución personalizada.

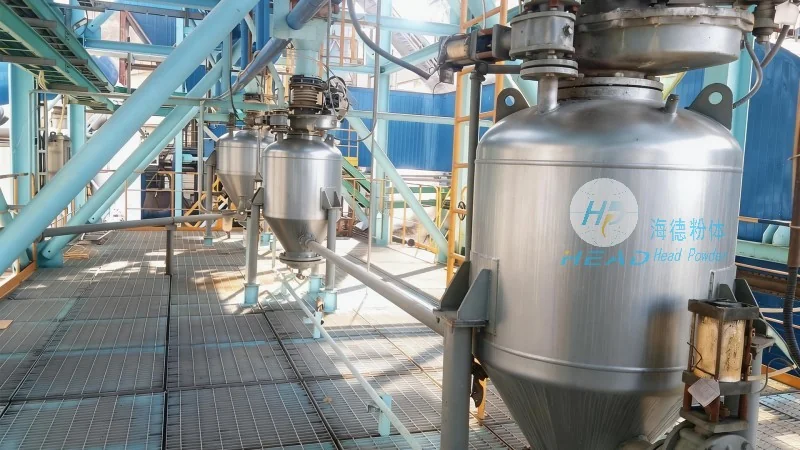

El núcleo de la solución era un sistema de transporte neumático por presión positiva de fase densa. A diferencia del transporte de fase diluida, la tecnología de fase densa utiliza velocidades de aire más bajas y proporciones más altas de material a aire, reduciendo el desgaste y el consumo de energía mientras se mantiene un flujo estable. El sistema incluía un alimentador de airlock rotativo, un recipiente de presión, una tubería de transporte con curvas resistentes al desgaste y un receptor de filtro de bolsa. El recipiente de presión estaba diseñado con fondo en forma de cono y boquillas de fluidización para garantizar una descarga completa. La disposición de la tubería minimizó giros agudos y utilizó curvas de radio largo revestidas con azulejos de cerámica para prolongar la vida útil. Todos los componentes fueron seleccionados para cumplir con estándares ATEX o similares de protección contra explosiones.
Durante la fase de puesta en marcha, el sistema demostró un excelente rendimiento. El transporte neumático por presión positiva de polvo de carbón logró un rendimiento constante de 15.2 toneladas por hora con una presión de transporte de 0.25 MPa. La relación aire-material se optimizó a 1.5:1, significativamente menor que los sistemas de fase diluida convencionales. Esto resultó en una reducción del 30% en el consumo de aire comprimido en comparación con el sistema anterior del cliente. La velocidad de transporte se mantuvo entre 6 y 8 metros por segundo, evitando efectivamente obstrucciones en las tuberías y minimizando la generación de polvo. El sistema operó con un nivel de ruido inferior a 85 dB en la parte superior del silo, cumpliendo con las regulaciones de seguridad laboral.
El sistema de transporte de materiales químicos de carbón se integró sin problemas en la línea de producción existente. El carbón pulverizado se alimentaba desde el molino al recipiente de presión mediante una válvula rotativa, luego se transportaba a un silo de almacenamiento de 1000 m³. Desde el silo, el carbón se distribuía adicionalmente a los gasificadores a través de una rama de transporte separada. El sistema de control utilizaba un PLC con capacidad de monitoreo remoto, permitiendo a los operadores ajustar las velocidades de alimentación y monitorear presión, temperatura y flujo en tiempo real. El sistema también incluía una función de purga de nitrógeno para cierre de emergencia, asegurando la seguridad durante el mantenimiento. La ingeniería total del sistema de transporte de polvo abarcó diseño, fabricación, instalación y puesta en marcha en un plazo de 6 meses.
Dada la naturaleza combustible del carbón pulverizado, el sistema de transporte incorporó múltiples características de seguridad. El recipiente de presión y la tubería estaban equipados con discos de ruptura y válvulas de alivio de presión. El filtro de bolsa utilizaba medios de filtrado antiestáticos y un sistema de conexión a tierra para disipar cargas estáticas. Un analizador de oxígeno monitoreaba continuamente la atmósfera interna, y la inyección de gas inerte se activaba automáticamente si los niveles de oxígeno superaban el 8%. El sistema también incluía un sistema de supresión usando niebla de agua en puntos críticos. Estas medidas aseguraron el cumplimiento de GB 50016 y estándares internacionales similares para el manejo de polvo combustible. El equipo de seguridad del cliente realizó un estudio HAZOP y confirmó que el nivel de riesgo se redujo a un rango aceptable.
Una de las principales ventajas del diseño de transporte de fase densa es su bajo requerimiento de mantenimiento. Las curvas revestidas con cerámica tienen una vida útil proyectada de más de 5 años bajo condiciones operativas normales. El alimentador de airlock rotativo utiliza una cubierta de desgaste reemplazable, y las boquillas de fluidización del recipiente de presión están hechas de acero inoxidable para resistir la corrosión. El sistema de control proporciona alertas de mantenimiento predictivo basadas en variaciones de caída de presión y tendencias de corriente del motor. Durante el primer año de operación, el sistema alcanzó una disponibilidad del 98.5%, con solo paradas programadas para reemplazar el filtro de bolsa. El cliente reportó una reducción del 40% en los costos totales de mantenimiento en comparación con sus sistemas de transporte mecánico anteriores.
Al finalizar el proyecto, se consideró un ejemplo exitoso de transporte neumático por presión positiva de polvo de carbón en la industria química de carbón. El gerente de producción del cliente señaló que el sistema eliminó la filtración de polvo, mejoró la limpieza del lugar de trabajo y redujo el consumo de energía en un 25%. La eficiencia del transporte de materiales químicos de carbón aumentó, permitiendo que la planta aumentara el rendimiento sin expandir su espacio físico. La ingeniería del sistema de transporte de polvo proporcionada por Shandong Headpowder Engineering Co., Ltd. fue elogiada por su rigor técnico y soporte postventa ágil. El cliente ha ordenado un segundo sistema para una nueva línea de producción.
Shandong Headpowder Engineering Co., Ltd. tiene su sede en la provincia de Shandong, China. La empresa se especializa en el diseño, fabricación e instalación de sistemas de transporte neumático para una amplia gama de polvos, incluyendo carbón pulverizado, ceniza voladora, cemento, polvos petroquímicos y ingredientes alimenticios. Con más de 15 años de experiencia, Headpowder ha completado más de 200 proyectos globalmente. El equipo de ingeniería de la empresa proporciona soluciones personalizadas para aplicaciones exigentes, incluyendo ambientes de alta temperatura, alta presión y explosivos. Para consultas sobre proyectos similares, por favor contacte al gerente de proyecto: Sr. Zhang. WeChat: 15662777102. El equipo está disponible para discutir requisitos técnicos y proporcionar diseños preliminares del sistema.
Este estudio de caso demuestra que el transporte neumático por presión positiva de fase densa es una solución confiable y eficiente para el manejo de materiales químicos de carbón. El proyecto de Yulin destaca la importancia del diseño adecuado del sistema, caracterización de materiales y integración de seguridad. Shandong Headpowder Engineering Co., Ltd. continúa innovando en ingeniería de sistemas de transporte de polvo, desarrollando nuevos materiales resistentes al desgaste y algoritmos de control inteligentes. La empresa está comprometida en ayudar a los clientes a lograr una producción sostenible y segura. Para obtener más información, comuníquese con el Sr. Zhang por WeChat: 15662777102. Headpowder espera colaborar con empresas que requieren tecnología avanzada de transporte neumático.
